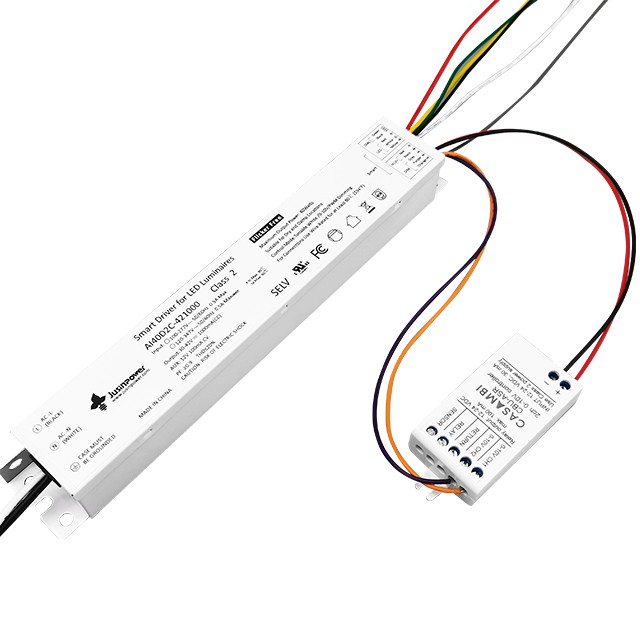

درایور LED سفید قابل تنظیم 60 وات
درایور ال ای دی سفید قابل تنظیم 60 وات، درایور led جریان ثابت ایزوله شده با سیگنال کم نور جدا شده ولتاژ 0-10، حداکثر توان 60 وات. دارای منبع تغذیه کمکی 12 ولت 100 میلی آمپر (حداکثر) ولتاژ ثابت، مناسب برای بازار جهانی. خروجی دو کاناله،0-10سفید قابل تنظیم V/PWM/push برای نور بالا و پایین و دیگر سناریوهای برنامه شخصیشده.
برترین ویژگی ها و مزایا:
5 سطح از
دمای رنگ
تنظیم
5 سطح از
روشنایی
تنظیم
رنگ سفید قابل تنظیم
بدون سوسو زدن
12 ولت کمکی
منبع تغذیه
درخشان شدن
و پایین
طراحی 1.دو مرحله ای مدار بدون سوسو زدن
2.PWM/{1}V جداسازی سیگنال کم نور
3. کم نور بدون سوسو زدن
4.Wide ولتاژ ورودی ورودی
3 حالت صحنه
کاربرد:
نمودار ابعادی (mm):
طول: 213 میلی متر عرض: 32 میلی متر ارتفاع: 27 میلی متر
محدوده عملیاتی درایور
حداکثر جریان تا 1500 میلی آمپر، حداکثر ولتاژ تا 40 ولت یا بیشتر
منحنی راندمان توان
اندازه گیری عملکرد معمولی نشان داده شده است. نمودارها باید به عنوان یک راهنما و نه برای استفاده از مشخصات استفاده شوند.
عملکرد: اعوجاج هارمونیک کل، و ضریب قدرت
وقتی ولتاژ ورودی 120 ولت و ولتاژ خروجی 36 ولت است، THD حدود 7 درصد است. هنگامی که ولتاژ ورودی 120 ولت و ولتاژ خروجی 36 ولت است، PF نزدیک به 1 است.
0-10V/10-0V dimming
وقتی ولتاژ روی {{0}}.5 ولت تنظیم شود، چراغ خاموش است. در ولتاژ 0.7 ولت، کمی روشن به نظر می رسد.
جزئیات محصول:
نمودار سیم کشی
★ ورودی AC:
UL1015 18AWG 105 درجه 600 ولت 230 میلیمتر سیاه-L سفید-N
★ خروجی DC:
UL1007 20AWG 80 درجه 300 ولت 230 میلیمتر قرمز V+؛ سفید C-; زرد W-
٪e2٪98٪85 DIM٪3a
UL1007 22AWG 80 درجه 300 ولت 230 میلیمتر بنفش DIM+؛ صورتی DIM-; نارنجی CCT-
★ کد شماره گیری (تنظیم برق):
UL1007 22AWG 80 درجه 300 ولت 230 میلیمتر سبز؛ مشکی
دو سر محصول متصل است، یک سر ترمینال ورودی AC، سر دیگر ترمینال خروجی DC و ترمینال ورودی سیگنال مدولاسیون نور، V+، V1-، V2-به ترتیب با مثبت وصل میشوند. و قطب های منفی لامپ LED؛ DIM با 0-10 روشنایی تنظیم مثبت V، CCT با 0-10 دمای رنگ تنظیم مثبت V وصل میشود، VCC با منبع تغذیه 5 ولت (یا 12 ولت)، اتصال به زمین GND وصل میشود.
تگ های محبوب: درایور LED سفید قابل تنظیم 60 واتی، تولید کنندگان، تامین کنندگان، درایور LED سفید قابل تنظیم 60 واتی چین, LED -landskap ligbestuurder met instelbare wit funksie, veranderlike wit LED -tuinligbestuurder, LED -tuinligbestuurder vir instelbare wit beligting, Verstelbare wit LED -tuinligbestuurder, Wit ligte instel Led Garden Light Driver, Instelbare wit LED -tuinligbestuurder
سری AI II
AI60D2C٪ 7b٪ 7b2٪ 7d٪ 7d (٪ 7b٪ 7b3٪ 7d٪ 7dV)
|
کارایی |
|
|
ولتاژ ورودی |
٪7b٪7b0٪7d٪7d Vac |
|
حداکثر جریان ورودی |
0.7A |
|
حداکثر توان ورودی |
70W |
|
فرکانس ورودی |
50/60 هرتز |
|
ضریب قدرت |
>0.9 @ حداکثر بار |
|
حداکثر THD |
< 20 % @ max load |
|
ولتاژ خروجی (به محدوده عملیاتی درایور مراجعه کنید) |
٪ 7b ٪ 7b0 ٪ 7d ٪ 7dVdc |
|
حداکثر جریان خروجی |
1500 میلی آمپر |
|
AUX قدرت |
12 ولت 100 میلی آمپر |
|
توان خروجی |
60W |
|
بهره وری قدرت |
حداکثر بار 88%@347V |
|
مقررات خط ورودی |
±5 % |
|
تنظیم موش |
±5 % |
|
ریپل جریان خروجی |
<10% (Pk-Pk/avg) |
|
Inrush Current* Peak / >10٪ مدت زمان |
347V٪ 3a 50A ٪ 2f 240uS |
|
فیزیکی |
|
|
طول |
213 میلی متر |
|
عرض |
32 میلی متر |
|
ارتفاع |
27 میلی متر |
|
طول نصب |
200 میلی متر |
|
وزن (گرم) |
230g |
|
درایور سری |
|||||||||
|
مدل |
حداکثر قدرت |
ولتاژ ورودی |
ولتاژ خروجی |
جریان خروجی |
ابعاد (میلی متر) |
بهره وری |
اندازه |
قدرت مقررات |
گواهی |
|
JX-AI40D2C |
40W |
٪7b٪7b0٪7d٪7dVac |
٪ 7b ٪ 7b0 ٪ 7d ٪ 7dVdc |
950 میلی آمپر |
201.8,200,7 |
84% |
L213*W32*H27 |
دیپ سوئیچ خارجی |
UL FCC کلاس 3 |
|
٪7b٪7b0٪7d٪7dVac |
30-40Vdc |
1000 میلی آمپر |
|||||||
|
JX-AI60D2C |
60W |
٪7b٪7b0٪7d٪7dVac ٪7b٪7b0٪7d٪7dVac |
30-42Vdc |
1430 میلی آمپر |
201.8,200,7 |
86% |
L213*W32*H27 |
دیپ سوئیچ خارجی |
UL FCC کلاس 3 |
|
٪ 7b ٪ 7b0 ٪ 7d ٪ 7dVdc |
1500 میلی آمپر |
||||||||
|
٪ 7b ٪ 7b0 ٪ 7d ٪ 7dVdc |
1650 میلی آمپر |
||||||||
|
JX-AI80D2C |
80W |
٪7b٪7b0٪7d٪7dVac |
٪ 7b ٪ 7b0 ٪ 7d ٪ 7dVdc |
1900 میلی آمپر |
167,167,8 |
85% |
L182*W45*H32 |
دیپ سوئیچ خارجی |
UL FCC کلاس 3 |
|
٪7b٪7b0٪7d٪7dVac |
30-40Vdc |
2000 میلی آمپر |
|||||||
|
محیطی |
|
|
استاندارد ایمنی |
Ul8750، کلاس 2 |
|
انتشار EMC |
با FCC قسمت 15 ملاقات می کند |
|
دمای عملیاتی |
-20 درجه تا 50 درجه |
|
دمای ذخیره سازی |
-20 درجه تا 85 درجه |
|
گارانتی Tc |
حداکثر 85 درجه برای 50 هزار ساعت زندگی |
|
رتبه بندی موقعیت مکانی |
Ul Dry & Damp |
|
حفاظت از موج |
LN 1Kv، LN-Fg 2Kv |
|
گواهی |
گواهی UL/FCC |
بسته بندی و تحویل
بسته بندی استاندارد صادراتی یا بسته بندی سفارشی به عنوان درخواست شما. از تولید تا حمل و نقل یک سری از فرآیندها، ما بارها و بارها بازرسی دقیق را برای اطمینان از کیفیت کالا انجام خواهیم داد. سری محصولات تخته لخت ما یک لایه پوسته محافظ تاول را تنظیم می کنیم تا اطمینان حاصل شود که کالا در طول حمل و نقل آسیب نمی بیند.
مزیت - فایده - سود - منفعت
پیشرو: شرکت فناوری شنژن جوسین، با مسئولیت محدود که در سال 2012 تأسیس شد، یک شرکت ملی فناوری پیشرفته است - یک شرکت ملی با فناوری پیشرفته در زمینه توسعه، تولید، فروش و خدمات درایور LED است.
قابل اطمینان: یک شریک قابل اعتماد که LED برجسته و قوی و قدرت راننده را ارائه می دهد.
حرفه ای: تحقیق و توسعه حرفه ای و با تجربه و محصولات عالی را تضمین می کند.
گواهی
گواهینامه سیستم مدیریت کیفیت ISO9001:2015 و گواهینامه شرکت ملی فناوری پیشرفته را گذرانده اید.
این محصولات با گواهینامه های چند ملیتی، از جمله گواهینامه CQC چین و بین المللی UL، TUV، CE، CB، SAA، FCC، CCC سازگار هستند.
